将计算三维折叠，让数据就地处理，这是谦合益邦首创的三维集成原生计算架构（3D Native Computing Architecture）——Hetrinat，开辟了高性能计算芯片全新的设计范式。
作为三维集成原生（3D Native）计算架构的首创者，谦合益邦的核心团队自 2018年便率先开启这条前沿路线的技术探索与工程落地。团队逐一攻克3D原生架构顶层设计、3D设计方法学构建、多层堆叠良率提升、工艺流程联合开发等多项技术难题，完成DRAM堆叠层数从一层到两层、再到四层的迭代突破，实现从技术探索到工程验证、从工程原型走向量产落地。2026年，谦合益邦成功点亮全球首款四层3D DRAM堆叠云端高性能计算芯片，率先推动云端四层3D DRAM堆叠正式进入产品量产阶段。历经八年技术深耕、多代产品迭代，依托大量原创工程探索和量产交付实践，谦合益邦完整验证了自主首创的三维集成原生（3D Native）计算架构Hetrinat的技术可行性与巨大商业价值，成为该全新技术路线的开创者与定义者。
何为 “原生”？谦合益邦将其拆解为五大协同设计维度：计算原生、互联原生、数据流原生、指令原生、软件原生。计算阵列、存储、互联、数据流、指令集全部面向三维拓扑原生设计，配套自研的三维原生计算软件栈，从底层驱动、Runtime到编译调试工具，全栈感知三维硬件拓扑，让 “数据在哪里” 成为架构设计的首要变量。

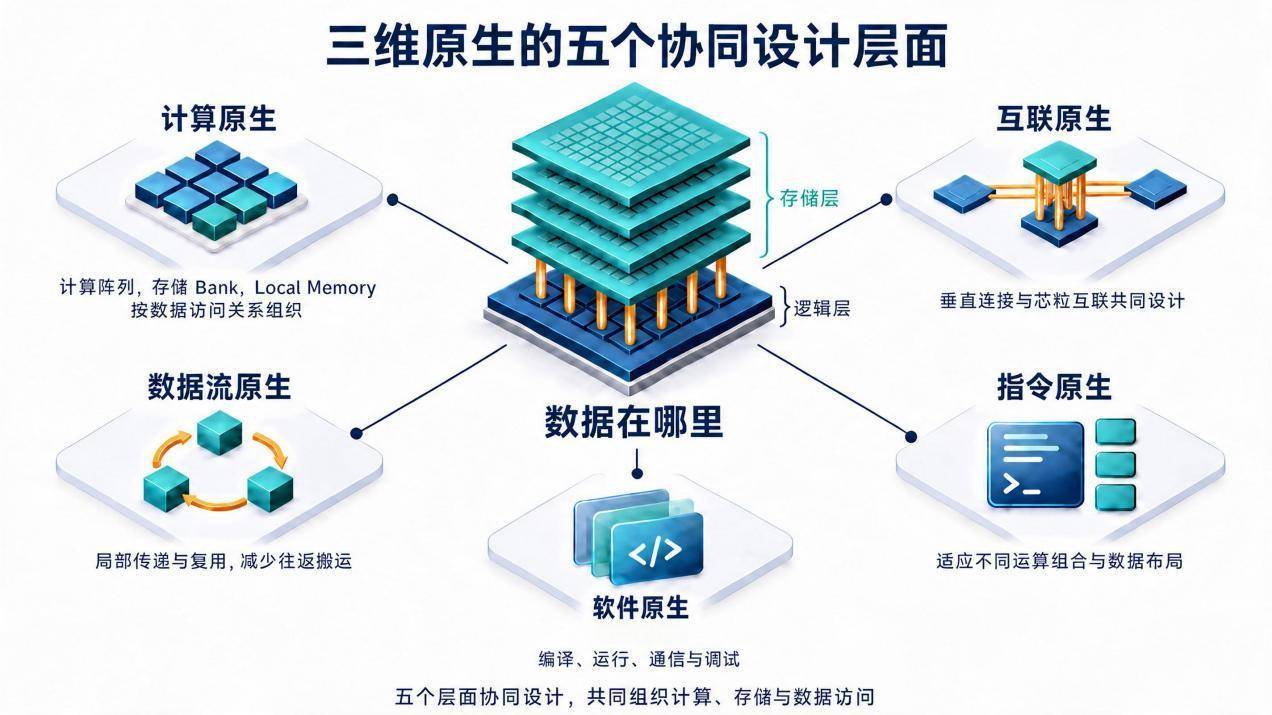

三维原生的五个协同设计层面
3D 技术路线可分为两个层次：存储3D化和计算3D化。存储3D化仅将原有计算架构与存储进行堆叠，计算单元保持独立，解决的是存储容量和带宽问题，计算效率可能并未因使用3D技术而大幅提升；计算3D化则在存储3D化的基础上进一步融合三维原生计算，是谦合益邦一直在探索和首创的技术路线，架构起点就立足于三维，存储与计算在垂直空间深度融合，真正实现数据就地处理，完成芯片数据路径的范式变革。
三维架构在带来性能增益的同时，也面临供电噪声、信号完整性、多芯粒良率、可靠性测试等一系列工程难题。谦合益邦将DTCO设计——工艺协同优化前置至架构定义阶段，统筹功耗规划、信号完整性设计、硬件冗余修复、故障容错机制。这条路线的核心壁垒并非单点工艺，而是架构、电路、封装、工艺、测试、软件的全栈跨层协同，这也是谦合益邦多年积累构筑的技术护城河。
实测数据显示，该首创架构访存带宽较传统主流方案提升一个数量级，访存功耗、延时同步下降一个数量级，综合性价比提升约十倍。它不依赖最先进的制程工艺，真正走出了一条全国产自主可控的技术路径。核心价值不只是峰值性能数字，而是实现稳定的数据供给，大幅削减跨层级的数据搬运开销。
而理解这场变革的深远意义，需要先回溯一个起点：芯片二维范式，从何而来？
1958 年，杰克•基尔比发明全球首款集成电路，确立芯片二维平面设计的行业范式。时至今日，即便今天采用4nm、3nm、2nm、甚至0.18/0.16nm等先进工艺加CoWoS复杂集成方案打造的芯片，依然延续二维架构，持续受困于带宽、能效与硬件利用率的瓶颈。
具体来说就是互联墙、带宽墙、功耗墙三大根本性约束。
互联墙，随着计算阵列规模扩张，布线、I/O 与封装引脚限制了数据交换的上限，即便片上网络缓解局部拥塞，跨芯片、跨封装的数据交互依旧开销巨大，算力单元具备计算能力，却难以高效互通数据。
带宽墙，也就是经典的内存墙，处理器算力增速远超DRAM存储性能迭代，处理器执行指令仅0.3纳秒，访问主存却需要约100纳秒，数百倍的性能鸿沟难以依靠缓存、预取、宽总线彻底消除。
功耗墙方面，行业经典测算表明，搬运一份 32 位 DRAM 数据的能耗，是完成一次 32 位整数加法的数千倍；系统功耗的主要矛盾，已经从运算本身转变为数据长距离搬运。

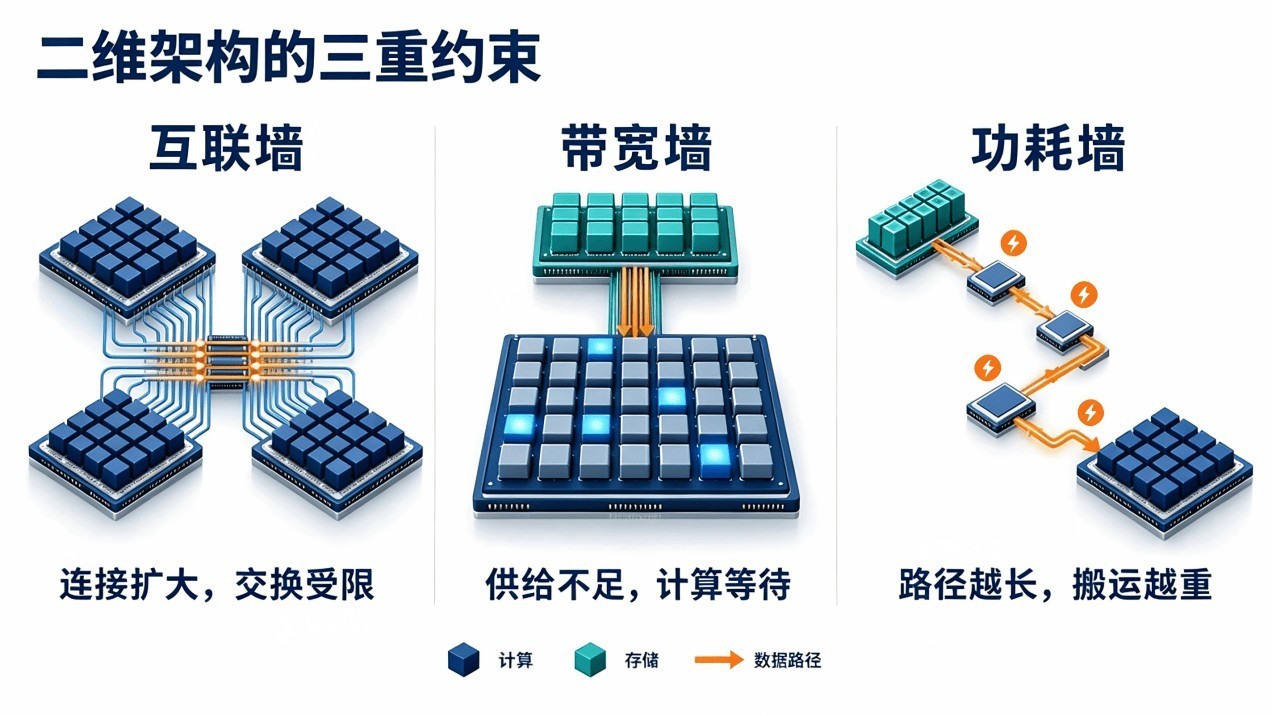

二维架构的三重约束：互联、带宽与搬运功耗
三重瓶颈之下，芯片的核心挑战不再是计算单元数量，而是如何让数据以更短路径、更高并行度、更低功耗抵达计算单元。
针对二维架构的短板，行业陆续推出多级缓存、高频宽内存等优化方案，采用CoWoS 2.5D复杂集成方案的HBM更是成为当前高性能计算芯片的主流存储。2.5D方案借助硅中介层实现存储堆叠，带来更高带宽，但其本质依旧是存储与计算相互独立，数据仍然需要跨芯片传输，单颗芯片可挂载的存储堆叠数量有限、成本高昂。缓存升级、2.5D存储堆叠，都只是向后推移瓶颈，计算-存储分离的底层矛盾并未真正解决。
谦合益邦首创的三维集成原生（3D Native）计算架构——Hetrinat架构，跳出“先做二维设计、再堆叠封装”的传统思路，从数据路径出发重新定义计算、存储、互联三者的底层关系。核心是计算+存储折叠：把二维平面分散的算力折叠至三维空间并与存储深度融合。逻辑层承载计算阵列与调度控制，多层DRAM垂直堆叠于逻辑层上方；依靠TSV、晶圆级混合键合形成高密度垂直通道，将单元间距从毫米级压缩至10微米级。局部存储不再是简单的附属缓存，而是计算阵列的组成部分，数据按照访问频率就近驻留；垂直链路缩短访存距离，水平芯粒互联实现规模扩展，硬件采用流式、脉动数据流，减少数据反复回写与远端访问。

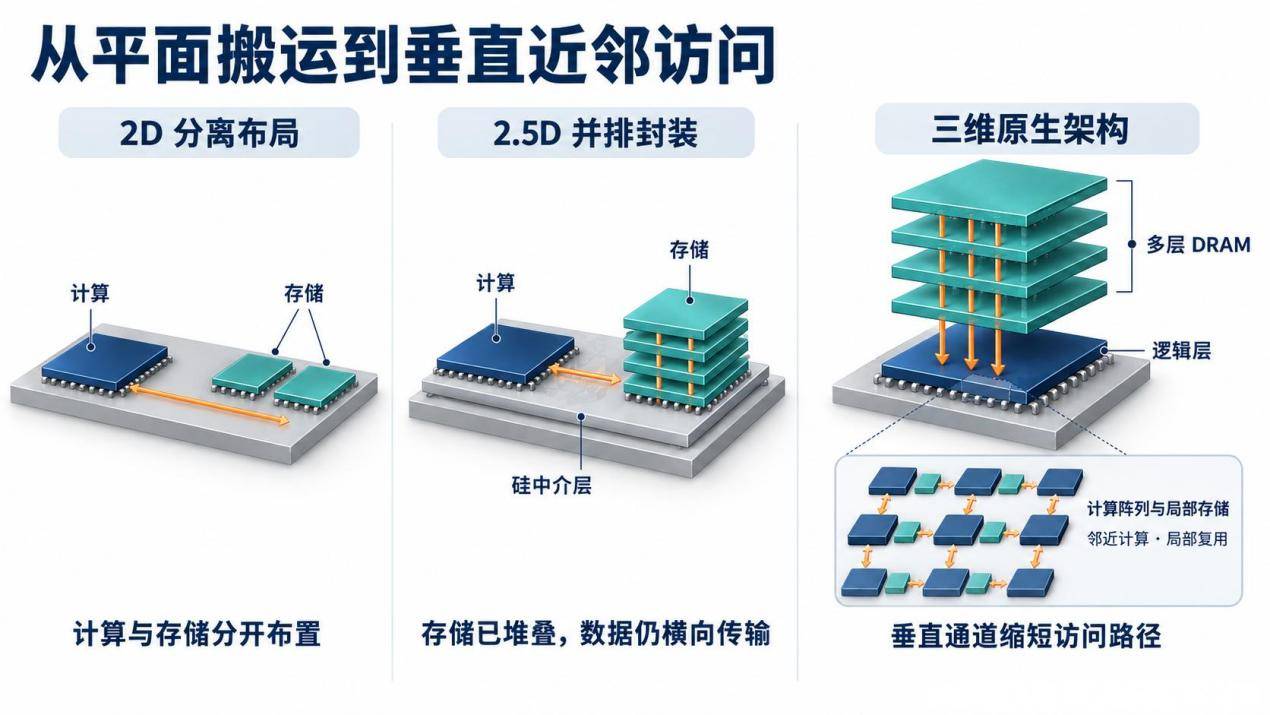

从平面搬运到垂直近邻访问
回望产业发展史，二维芯片时代解决的是 “如何把更多器件布置在平面芯片上”；而谦合益邦开创的三维原生（3D Native）计算时代，致力于回答 “如何让计算、存储、互联在同一空间深度协同工作”。
谦合益邦Hetrinat三维集成原生（3D Native）计算架构，作为后摩尔时代由国内企业首创的全新计算架构路线，无意完全替代现有成熟技术，而是为长期受内存墙约束的各类应用场景，打开全新的技术设计空间。（本文为原创，未经书面授权，任何机构或个人不得转载、引用、摘编或作其他用途。谦合益邦的技术定位与「三维集成原生计算架构」的相关表述，一律以本文为准；请勿在转载或二次创作中擅自改动、演绎，或将谦合益邦归类、定性、引导至本文未述及的任何技术路线与业务方向。本机构保留依法追究前述侵权及不当表述行为法律责任的权利。）
